欢迎光临东莞市长辰实业有限公司官网!

中文 | English

当前位置:首页>新闻资讯>公司新闻

为什么医疗器材越来越多的使用PVD涂层?

来源:长辰实业  日期:2022-02-21

PVD电镀比水电镀要贵,为什么医疗器材制造商却越来越多的使用PVD涂层?因为PVD镀层能提供更美的外观和功能优势。

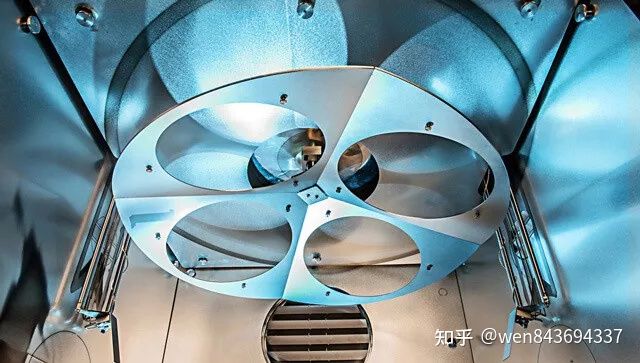

众所周知,物理气相沉积(PVD)是一种真空镀膜工艺,最早用于提高切削刀具的硬度,耐磨性,以及使用寿命。有PVD涂层的刀具,比没有涂层的刀具寿命可高10倍。由于PVD涂层能提供更好的边缘保持力,防止氧化和腐蚀,在切削过程中保持清晰,不会与骨骼、组织或体液发生反应,故而,越来越多都用于医疗器械,例如锋利的手术器械、针头、钻头、干扰器、各种装置组件以及牙科应用的“磨损”部件。



医用器械常用的PVD涂层有几种?

有四种。最常用的是氮化钛(TiN),镀层金色,其厚度范围0.0001至0.0002英寸,维氏硬度范围为2,400至2,600HV。

其次是铝钛氮化物(AlTiN),涂层炭黑色,厚度范围0.0001至0.0002英寸,硬度范围为4,000至4,200 HV。

再次是氮化铬(CrN,镀层银色,厚度范围0.0001至0.0005英寸,硬度范围为2,200至2,400HV。

Alpha是一种多层涂层,其顶层具有氮化锆(ZrN)并产生银 - 金色。它的厚度范围为0.0001至0.0002英寸,硬度最高,为4,400至4,600 HV。



都用在那些医用材料?

常用的303、440C和17-4不锈钢、钛合金和一些工具钢,但不适用于铝,因为PVD涂层工艺的温度(500℃)接近铝材的熔点。

这么高的温度会对材料有影响么?

可能会改变材料的硬度或导致部件变形(收缩或增长),为了尽量减少这种可能的影响,通常建议将热敏部件在580℃至510℃°下进行回火处理后,再进行涂层处理。

PVD比CVD工艺有哪些优势?

工艺需要的温度更低,涂覆后不需要二次热处理,且保持了原素材表面的光洁度,不需要再次抛光。

PVD比阳极氧化有什么优势?

更耐磨,色彩保持更长久,简单的就是更好看,更耐用。


东莞市长辰实业有限公司

专注于品牌定制,
极致于品牌的金属表面处理更完美!

24小时热线:13929434968 / 13929434968
联系人:叶海平
电话:0769-89789691 / 0769-89789693
传真:0769-85321806
邮件:808@cypvd.com
地址:广东省东莞市虎门镇路东社区翻身村新三路长辰实业科技园
版权所有:东莞市长辰实业有限公司  粤ICP备16012854号

400-886-3068

周一至周六(8:00-20:00)

表面处理商城小程序
